10MHz Clock Generator


プレミアム・シルバー/プレミアム・ブラック
2021年7月発売予定



湧かつて無い、全く新しい設計手法により誕生した10MHzクロックジェネレーター

「クロックも、生きた音のための方法論は他の機器と全く同じ」という発見が、クロックジェネレーターの大いなるブレークスルーを生み出しました。
その音質は、高精細でありながら開放的で有機的。音像が三次元的に躍動し、エモーショナルに音楽を奏でます。



■SCカット超低位相雑音OCXO

音質で選び抜いた、SCカット超低位相雑音OCXO(恒温槽付水晶発振器)を採用しました。


■ネイキッドフォイル抵抗

クロックの音質を大きく左右する出力抵抗には、温度特性に優れ、熱雑音の少ない人工衛星グレードの超精密抵抗をさらにカスタマイズした、ネイキッドフォイル抵抗を採用しています。この超弩級抵抗が最も威力を発揮するステージのひとつと言えます。


■SMA出力端子

出力端子には20GHz 以上のスペックを誇るSMA 端子を採用。音質にこだわり、出力は1系統のみです。X-3にはSMA-SMA 50Ωクロック専用ケーブルが付属しますが、オプションのクロックケーブルRCC-1のご使用を強くお勧めします。音楽が魂のオーラを解き放ちます。


■超強力無帰還電源

水晶発振器に必要な電流に対して、100Wパワーアンプクラスの圧倒的大容量200VAトロイダルトランスを採用しています。また整流ダイオードには、超高速SiC ダイオードを新たに採用。低倍率小容量電界コンデンサを多数並列接続して整流コンデンサ群を構成し、レギュレータにはSOULNOTE独自の無帰還ディスクリート電源を投入しています。


■静かな電源環境

電源LEDやリレーなど、水晶発振に必要ない回路を徹底的に排除し、静かな電源環境を整えています。


■音質最優先の筐体

筐体はX-3専用に新開発。ダブル無固定天板による空気ダンプの排除、無固定ACインレット、無固定出力端子、トランス直下の3点スパイク支持、チタンワッシャーやカーボンワッシャーの採用などなど。音質最優先で取捨選択した、まさにノウハウの塊です。


■サンプル音源

内部クロックとX-3の比較音源は こちら


■Specifications
出力   SMA1系統
出力周波数   10MHz
出力インピーダンス   50Ω
出力レベル   1.5Vp-p
電源電圧   AC100V 50/60Hz
消費電力   2W
最大外形寸法   本体: 454(W)×111(H)×376(D)mm
質量   約7.5kg
付属品   スパイク、電源ケーブル、SMA-SMAクロック専用ケーブル、SMA-BNC変換プラグ
JANコード   プレミアム・シルバー:4580197836300  プレミアム・ブラック:4580197836317

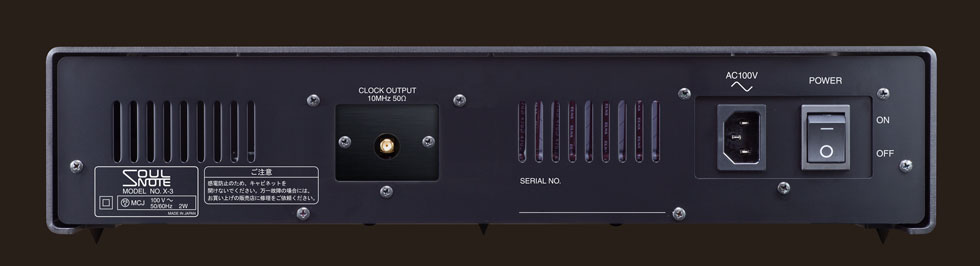

■Rear panel


■付属品
SMA-SMAクロック専用ケーブル、SMA-BNC変換プラグ、スパイク、電源ケーブル

スパイク受けボード寸法   474(W)×20(H)×413(D)mm

カタログはこちら



■製品に関してのお知らせ

アナログ出力端子にXLR-RCA変換ケーブルやアダプター、ショートピンなどは絶対に挿さないでください。故障の原因になります。

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
