Phono Equalizer


プレミアム・シルバー/プレミアム・ブラック



従来のMC/MMカートリッジに加え、デジタルストリーム社との技術提携により、DS Audio光電式カートリッジにも対応。
全方式のカートリッジが再生可能なオールインワン フォノイコライザーです。



■光電式カートリッジ専用無帰還フォノイコライザー回路
イコライザー素子を差動エミッタバイパス回路で構成して、回路インピーダンスを大幅に下げる新回路を採用。位相補償や帯域制限の必要がなく電気的にストレスフリーなSOULNOTEオリジナルの完全バランス無帰還回路が、コイルや磁気回路の重さと誘導抵抗の呪縛から逃れた光電式カートリッジのメリットを完全に活かしきります。過渡応答性に優れた光電式と無帰還のコンビネーションにより、衝撃的なくらい熱く生々しい音楽空間が広がります。
※光電式カートリッジは過去にありました東芝、トリオ各社様カートリッジには対応しておりません。

■MC LOAD切り替え機能
使用するMCカートリッジの能力を最大限に引き出すために、6種類の負荷インピーダンス切り替え機能を搭載しています。

■4系統接続可能な入力
「MCバランス専用入力」、「MC/MMアンバランス入力(2系統)」そして「光電式カートリッジ専用入力」の4入力を同時に接続し、切り替えて使用することができます。

■MM負荷容量切り替え機能
MMカートリッジの性能を十分に発揮するために、3種類の負荷容量切り替えを搭載しています。


■RIAA以前のOld EQカーブに幅広く対応(MC/MM時)

Roll Off(高域減衰周波数)6種類、Turn Over(低域増幅周波数)4種類、Low Limit (超低域増幅制限)6種類を、それぞれを独立して変更することが可能です。DeccaやCOLUMBIAから初期のSPレコード(FLAT)まで合計144種類のカーブが得られます。音を聴きながら各つまみを操作することで最適なイコライザーカーブを見つける使い方もできますし、また付属のイコライザーカーブ表からお目当てのイコライザーカーブを直接作り出すことも可能です。イコライザーカーブの切り替えは、音質を最優先して機械式リレーで行っています。


■完全バランス無帰還フォノイコライザー回路(MC/MM時)

バランス負荷回路により差動アンプのゲインそのものに精密なRIAA特性を持たせ、従来のNF型やCR型の欠点を払拭したSOULNOTEオリジナルの完全バランス無帰還回路を採用。更に、左右チャンネルを1チャンネル1枚の基板で独立させ、ツインモノ構成とすることで、精密で広大な空間描写を可能にしました。


■400VA超弩級トロイダルトランス&ハイスピード無帰還電源搭載

非常に強力な400VAバイファラ巻トランスをあえてシングル使用することでGNDや電源ポテンシャルの明確化を図っています。小容量コンデンサ多数並列接続とハイスピード無帰還レギュレータとのコンビネーションにより、ステージから湧き上がるような空気の動きまで軽々と再生しながら正確な音像を結びます。

■インバート機能
バランス出力のHOTとCOLDを入れ替えることで、回路に起因する音質変化を排除したインバート機能を搭載しました。

■ゲイン ロー機能
接続するプリアンプ等のヘッドルームを考慮し、出力レベルを下げるゲインロー機能を搭載しています。

■MONO機能
左右チャンネルを合成し、モノラルとして出力する機能を搭載しています。

■消磁機能(MC/MM時)
入力を短絡する機能です。この状態でレコードを再生することにより、カートリッジを消磁する効果が得られます。また針を落とす瞬間のMUTE機能としても使用できます。

■バランス出力
スピーカーさえも駆動できる完全バランス無帰還バッファーアンプにより強力なバランス出力を得ています。


■Specifications
入力感度   MC:0.4mV , MM:4mV , OPT:50mV
利得   MC:72dB , MM:52dB , OPT:30dB
定格出力電圧   BALANCE:2.8V , UNBALANCE:1.4V
RIAA偏差   ±0.2dB
MC負荷抵抗   3Ω , 6Ω , 12Ω , 24Ω , 40Ω , 100Ω
MM負荷容量   100P , 200P , 350P
MM負荷抵抗   47KΩ
イコライザー周波数 ROLL-OFF [KHz]   1.59 , 2.12(RIAA) , 2.59 , 3.18 , 6.89 , FLAT
イコライザー周波数 TURNOVER [Hz]   250 , 390 , 500(RIAA) , 630
イコライザー周波数 LOW LIMIT [Hz]   50(RIAA) , 71 , 100 , 125 , 150 , FLAT
電源電圧   AC100V 50/60Hz
消費電力   50W(J60065)
最大外形寸法   本体: 430(W)×160(H)×410(D)mm
質量   約20kg
付属品   スパイク、電源ケーブル
JANコード   プレミアム・シルバー:4580197834412  プレミアム・ブラック:4580197834405

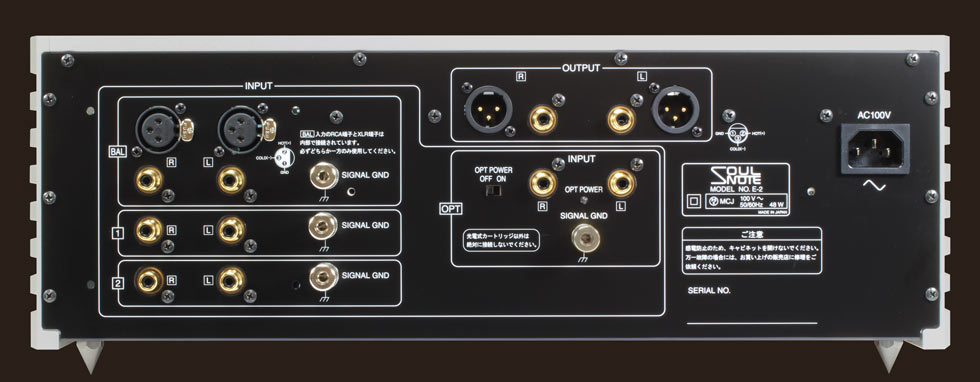

■Rear panel


■付属品
スパイク、電源ケーブル


カタログはこちら

取扱説明書はこちら

■DS Audio光電式カートリッジ

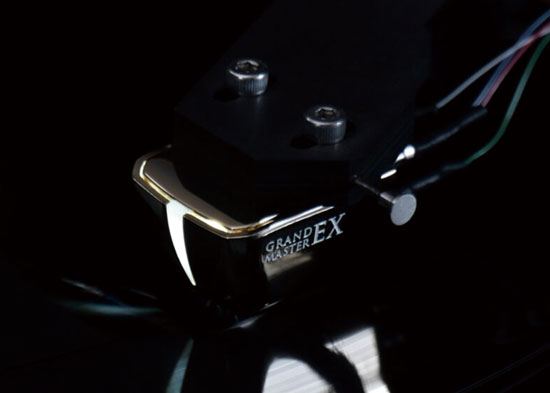

GRAND MASTER EX

カンチレバー   一体型ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン削りだし

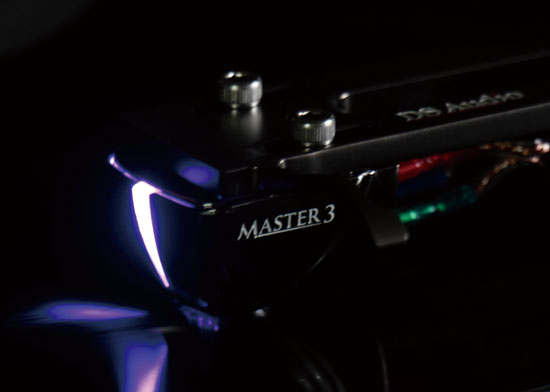

DS MASTER3

カンチレバー   角柱ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン

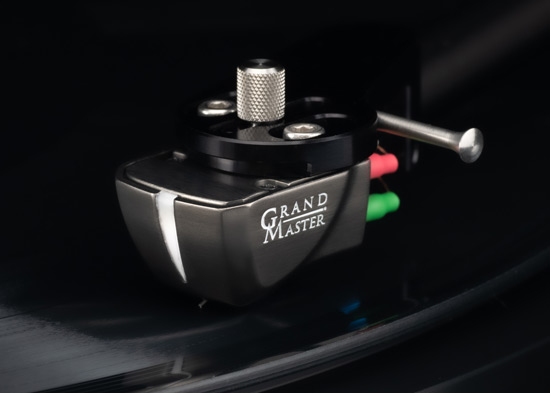

GRAND MASTER

カンチレバー   ダイヤモンドカンチレバー
針先   マイクロリッジ針
ボディ材   超々ジュラルミン削りだし

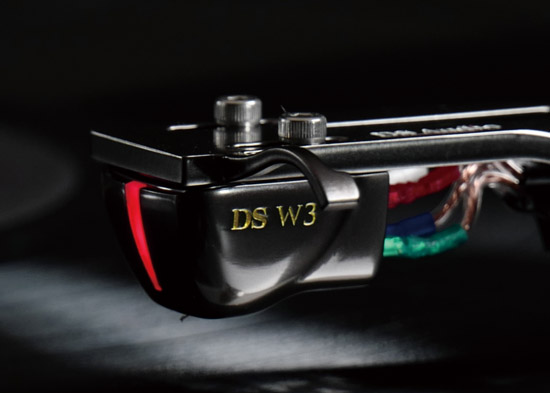

DS W3

カンチレバー   ボロンカンチレバー
針先   ラインコンタクト針
ボディ材   アルミニウム削りだし

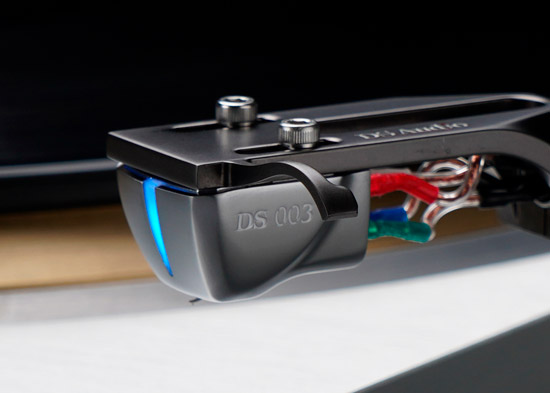

DS 003

カンチレバー   アルミニウムカンチレバー
針先   ラインコンタクト針
ボディ材   アルミニウム削りだし

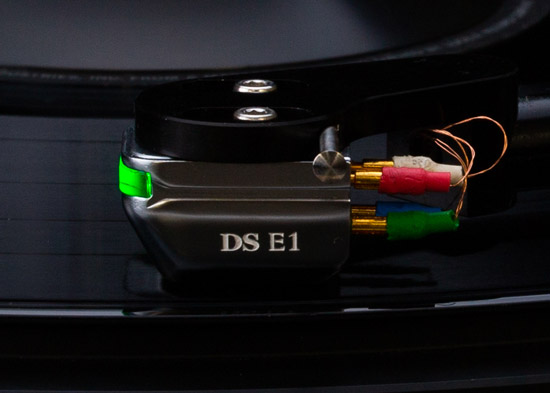

DS E1

カンチレバー   アルミニウムカンチレバー
針先   楕円
ボディ材   アルミニウム削りだし

※デジタルストリーム社のDS Audio光電式カートリッジの取り扱いにつきましては、弊社担当営業にお問い合わせ下さい。
DS Audioオリジナルフォノイコライザーについては従来通りデジタルストリーム社へのお問い合わせになります。
デジタルストリーム社公式サイト


■製品に関してのお知らせ

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
