Phono Equalizer (SOULNOTE 10周年記念モデル)


プラチナム・シルバー/ブラック



伝説のフォノイコライザph1.0の基本回路構成を踏襲。
無限に広がるアナログレコードの可能性を追求してリニューアルしました。



■完全バランス無帰還ディスクリートフォノイコライザー
無帰還アンプの最大のメリットは、高域を無制限に伸ばせることで得られる優れた過渡応答性にあります。そして、基本的に帯域制限を受けないアナログソースにより、 無帰還アンプはさらにその真価を発揮します。E-1は伝説のフォノイコライザー「ph1.0」の回路構成・部品を踏襲しながら、 さらに細部を磨き上げ誕生させました。RIAA素子を電圧増幅回路の負荷に挿入することで、ゲインそのものがRIAA特性になる独自の回路方式を採用しており、 高域のダイナミックレンジが問題になるCR型や、帯域によりNF量が変わってしまうNF型の両方の欠点を排除し、100kHz以上に渡る全周波数帯域にお いて均一なクオリティを獲得しています。また使用するCRパーツには1%精度のMELF抵抗と2%精度のポリプロピレンフイルムコンデンサを新たに採用し、 カーブ特性には万全を期しています。この結果、ph1.0の魂はそのままに、透明な空気感と情報量、音のリアリティが格段に向上しています。

■全バランス入力回路採用(MC入力時)
カートリッジからのバランス入力にも対応しました。リアパネルにオペレーション切り替えスイッチを設け、バランス入力用にXLR端子を設けました。 XLRの2芯シールドケーブルによるバランス入力を行った場合、入力から出力まで完全バランスの無帰還フォノイコライザーとなります。 その効果は圧倒的で、音場が3次元方向に拡大され、細かいニュアンスがよりダイレクトに心に響きます。

【ご注意】RCA入力端子でもオペレーション切り替えスイッチをバランスにすることでバランス受けが可能になりますが、この場合はノンシールドとなりますので、 ノイズ等が発生する場合があります。必ずXLRの2芯シールドケーブルをお使いください。また、オペレーション切り替えスイッチは入力選択スイッチではありません。 音質を最優先するために、「RCA端子のHOTとXLR端子の2番ピン」、「RCA端子のCOLD(GND)とXLR端子の3番ピン」はそれぞれ内部で接続されています。 そのため、2台のレコードプレーヤーをRCA端子とXLR端子にそれぞれ接続して切り替えて使うことはできません。 ※製品出荷時はアンバランス(NORMAL)になっております

■入力負荷インピーダンス切り替え機能(LOADセレクター)
1KΩ、300Ω、100Ω、30Ω、10Ω、3Ωから選択可能です。(MC入力時)

■MM入力機能
MMスイッチを押すことにより、MMカートリッジやMC昇圧トランスが使えます。

■低域カット機能(サブソニックフィルター)
レコードの反り等でウーハーが必要以上に動く場合は、ローカットスイッチをONすることで低減できます。

■バランス出力

スピーカーさえも駆動できる完全バランス無帰還バッファーアンプにより強力なバランス出力を得ています。
なお、他のSOULNOTE機器と同様に、アンバランス出力はバランス出力のHOT側のみの出力となります。


■トロイダル電源トランス&無帰還電源

プリメインアンプA-1と同じ仕様の260VAトロイダルトランスを投入。ファーストリカバリーダイオード&1000μF 10並列のフィルターコンデンサ、 ダーリントンリップルフィルター回路による無帰還電源とあいまって、無尽蔵に湧き上がるような空気感を支えます。


■ダイレクトメカニカルアースコンストラクション

トランスの重心の直下にスパイクピンを直接マウントさせることで、
トランスの有害な振動は筐体全体に干渉せず、ダイレクトに筐体外に排除されます。
これにより、活き活きした音楽表現と高S/N 感の両立を可能にしています。


■金属製標準インシュレーター装備(出荷時)

従来の標準仕様となっていたプラスティック製のインシュレーターを廃止し、より音質にこだわった金属製のインシュレーターを採用しています。


■Specifications
入力感度   MC:0.5mV , MM:5mV
入力インピーダンス   MC:3Ω , 10Ω , 30Ω , 100Ω , 300Ω , 1KΩ / MM:47KΩ
利得   MC:70dB , MM:50dB
定格出力電圧   BALANCE:2.8V , UNBALANCE:1.4V
RIAA偏差   ±0.3dB
電源電圧   AC100V 50/60Hz
消費電力   48W(J60065)
最大外形寸法   本体: 430(W)×109(H)×409(D)mm
質量   9.5kg
付属品   スパイク、電源ケーブル
JANコード   プラチナム・シルバー:4580197834108  ブラック:4580197834252

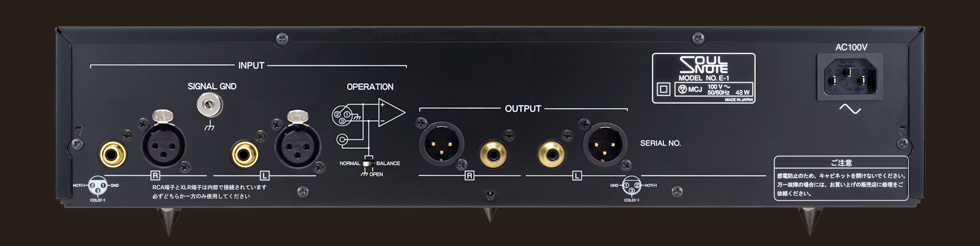

■Rear panel


■付属品
スパイク、電源ケーブル


カタログはこちら

取扱説明書はこちら

■製品に関してのお知らせ

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。

MM感度についてはこちら
