Preamplifier


プレミアム・シルバー/プレミアム・ブラック



超低損失カスタムリレーRSR-2-12Dとネイキッドフォイル抵抗を全面的に投入
有機的に音楽を楽しく奏でるモンスタープリアンプ


■無帰還バランスアンプにType-Rサーキットを採用

出力ラインアンプには、S-3で鮮烈なるデビューをはたしたディスクリート無帰還バランス回路「Type-Rサーキット」をプリアンプ用にフルチューニングして搭載。
さらに、新開発の超高精度ネイキッドフォイル抵抗を投入。エミッタ抵抗1Ω、出力抵抗3.9Ωに設定することで、驚異的な情報量、SN感、パワーアンプ級のドライブ能力を発揮します。


■ハイエンド固定抵抗切り替え式ボリューム

考えうる最高の方式と最高の部品により、最高のボリュームが誕生しました。抵抗には、超高精度ネイキッドフォイル抵抗を全面的に投入。また切り替えリレーにも、超低損失カスタムリレーRSR-2-12D(リファレンス・ソウルノート・リレー)を新たに開発してこれを採用。0.5dBステップで144段階のボリュームを構成しています。音量を絞っても鮮度が失なわれることなく音痩せもしません。


■GND切り替え方式入力セレクター


プリアンプにおいて音質を劣化させる最大の要因の一つに、多数のソース機器を繋ぐことによるGNDループやノイズ混入の問題があります。この問題を排除するために、選択していない機器をあたかもコネクターが抜かれた状態にすべく、信号側のみならずGNDも切り替える方式を採用しました。またリレー接点による影響を避けるために、セレクターにもRSR-2-12Dを全面的に採用しています。


■完全なるツインモノラル・コンストラクション


左右チャンネル用に、入出力端子基板、回路基板、電源回路、電源トランス、リレー駆動回路、リレー電源まで、全く同じものを2つ使用する、いわゆるツインモノラルコンストラクションを採用。またマイコン用電源もトランスを含め完全分離しています。さらに信号系との唯一の接点となるリレーのコントロール信号までも、フォトカプラーで完全に分離されています。


■GNDの完全分離化

左右チャンネルとコントロール系の3つの系に対して、セラミックスで絶縁された3つのシャーシをそれぞれ持たせることで、左右GNDとコントロール系GNDの3つのGNDのそれぞれを完全に分離させることに成功しました。リアスイッチの設定により各GNDの連結も可能ですが、GNDを完全分離することで、「音場が驚くほど立体的に広がり、全ての音が有機的に歌いはじめる」という驚くべき現象が体験できます。


■超強力電源トランス

アナログ電源トランスには、片側280VAの大型未含侵トロイダルトランスを採用。コントロール系トランスを含めて、トータル600VAというSOULNOTE史上最強容量となっています。トランスに関しては、容量の大きさがもたらすレギュレーション向上に比例して聴感上のドライブ能力が向上します。P-3の駆動力でパワーアンプの、そしてスピーカーのグレードが変わります。


■トランスの垂直マウント

トランスのマウント方向を基板と垂直にすることで、有害なリーケージフラックスの方向が基板と平行になるようにして、回路への飛び込みを防いでいます。


■ダブルベアリング&フライホイール方式の光学式ロータリーエンコーダ

アルミ無垢の大型ボリュームつまみによるフライホイール効果と、機械的ガタを排除するために使用した2つの大型ベアリングにより、しっとりと重く、かつしなやかなボリュームコントロールフィールを獲得しました。


■3点スパイク接地

3つの電源トランスベースにそれぞれ直結された3本のスパイクにより、トランスの有害な振動がシャーシに伝播する前に排除される構成となっています。


■無固定ACインレットベース

ACインレットはJODELICA ETP-600CUを採用。またアルミ製ACインレットベースを機械的に固定しないことで、リアパネルのダンプを防ぎ、より開放的な音質を獲得しました。


■AVバイパス機能

XLRとRCAのそれぞれ一系統は、ボリュームを固定しゲインゼロで出力するAVバイパス設定が可能です。


■フローティング構造

Type-R基板とトップカバーは、機械的に固定しないフローティング構造となっています。機械的なストレスや有害な空気ダンプ効果から解放されることで、トップカバーを開放した状態に近い、生々しくて自然な音質と音場を獲得しています。


■GNDアンカー

左右のサイドメタルはメインシャーシからセラミックス製ワッシャーで絶縁され、左右それぞれのGNDが直結されています。これにより、左右GNDフローティングによる効果(広大な音場と透明感)をさらに高めています。


■複数台連結機能

UART通信により、複数台の連動を可能にしました。マスターとスレーブを設定することによりマスターの設定に全てのスレーブが従います。この時、スレーブ側にはマスターのボリュームと差分を付けることが可能です。この機能により、例えばデジタルチャンネルデバイダーによるマルチアンプの音量コントロールがDA変換後に可能になります。もちろん、コントロール系GNDフローティングにより、連結によるGNDループ等の問題も生じません。


■RSR-2-12D(リファレンス・ソウルノート・リレー)について

水銀リレーに近い性能を発揮する超低損失ガラス管密封リードリレーをベースにさらにカスタマイズ。ワイヤーと比較しても音質的に遜色なくなるレベルまで追い込み、仕上げた弊社オリジナルのカスタムリレーです。P-3ではこのリレーを一台あたり94個使用しています。


■超高精度ネイキッドフォイル抵抗について

温度特性に優れた人工衛星グレードの超高精度フォイル抵抗をベースに、音質にこだわってさらにカスタマイズ。モールドやディップによるダンプや癖を排除するためにネイキッド化し、最高音質の抵抗を独自に開発しました。P-3 ではこの抵抗を一台あたり156 個使用しています。


■Specifications
入力   XLR4系統  RCA4系統
出力   XLR x3  RCA x1 (XLRとRCAは選択式)
全高調波歪率   0.0015% (1.5Vrms)
周波数特性   2Hz ~ 1MHz (±3.0dB)
残留ノイズ   13μV (20kHz L.P.F.)
最大出力   21Vrms
出力インピーダンス   6.8Ω
最大ゲイン   11dB
電源電圧   AC100V 50/60Hz
消費電力   20W
最大外形寸法   本体: 454(W)×174(H)×430(D)mm
質量   約25kg
付属品   リモコン、スパイク、スパイク受けボード、電源ケーブル
JANコード   プレミアム・シルバー:4580197835884  プレミアム・ブラック:4580197835891

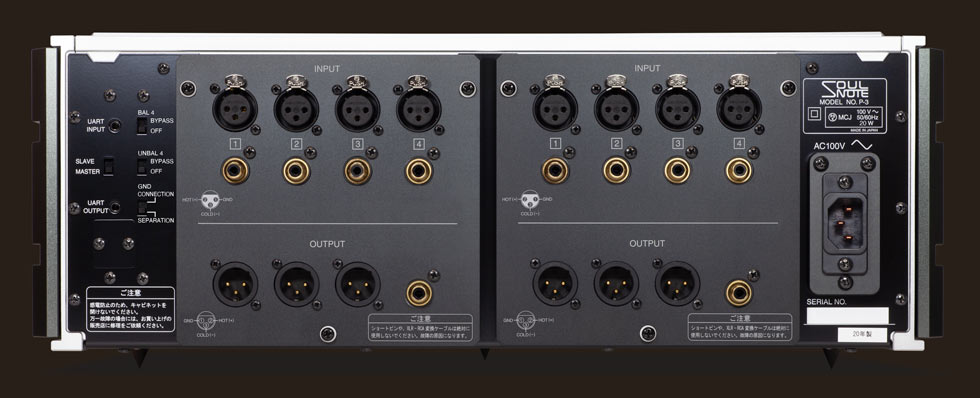

■Rear panel


■付属品
スパイク受けボード、スパイク、リモコン、電源ケーブル

スパイク受けボード寸法   474(W)×20(H)×413(D)mm

カタログはこちら

取扱説明書はこちら


■製品に関してのお知らせ

アナログ出力端子にXLR-RCA変換ケーブルやアダプター、ショートピンなどは絶対に挿さないでください。故障の原因になります。

セットの温度について
SOULNOTE製品は音質と安全性を最重視して回路電流を決めています。一般的にトランジスタの温度が高いほど性能が上がり、音質も良くなる傾向にあります。
従って、SOULNOTE製品は全て問題のない範囲で高めのトランジスタの温度設定となっております。 そのため一般的な製品と比較して、セット温度は高めですが異常ではありません。

筐体の防振について
SOULNOTE製品は音質を最重視した結果、あえてトップカバーやシャーシ等の防振を行っていません。

電子機器クリーナー、接点復活剤のSOULNOTE製品への使用について
市販の電子機器クリーナー、接点復活剤によってはSOULNOTEのACインレットの樹脂部にダメージを与える場合があります。これらのケミカル類はSOULNOTE製品には使用しないでください。
